Herzlich willkommen zu "Logik für jedermann"!

Ich hoffe, die Überschrift verspricht nicht zuviel! ;-)

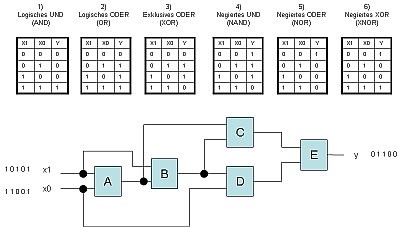

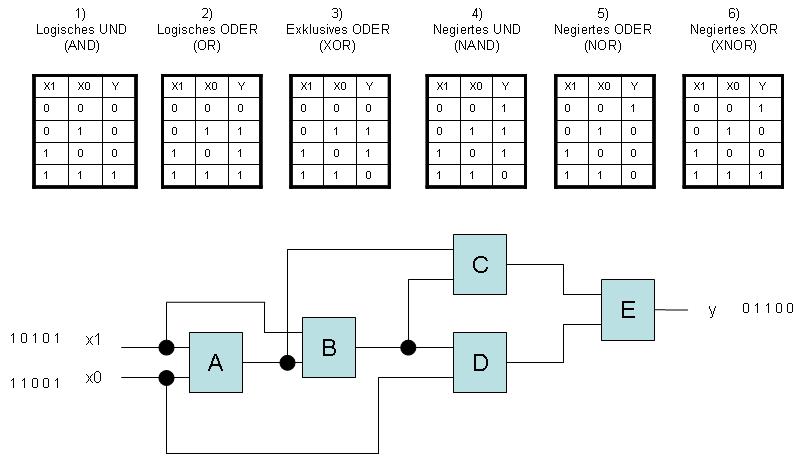

Ihr seht hier eine Verknüpfung aus 5 Logik-Bausteinen. Ein solcher Logik-Baustein hat stets 2 Eingänge und 1 Ausgang. Die zwei Eingänge "x1" und "x0" enthalten je ein binäres Zeichen. Diese beiden Zeichen werden anhand einer der oben in der Legende stehenden 6 möglichen Funktionen verknüpft und als Ergebnis kommt das ebenfalls binäre "y" heraus.

Ihr sollt nun bei gegebenen Eingängen sowie gegebenem Ausgang eine mögliche Lösung finden, indem ihr den Bausteinen A bis E die korrekten Ziffern von 1 bis 6 zuweist.

Logik für jedermann
Zum Vergrößern bitte das Bild anklicken!

Nunn denn, viel Spaß beim Grübeln!
